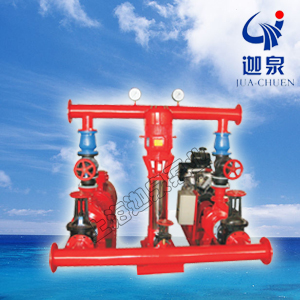

XBC系列柴油机消防泵组所配用的消防泵可用我公司生产的IS系列单级式、S、SOW系列新型单级双级式、TSWA、D型系列节段多级式。该系列设备配用的柴油机均采用国产或进口产品，具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点，是一种、性能可靠的消防设备。

XBC系列柴油机消防泵组的工作范围：

流量范围：10-800L/S

压力范围:0.2-2.2MPA

转速:1500r/min    1800 min    2400 min    3000 min

XBC系列柴油机消防泵组的工作范围：

环境大气压力:>90KPa

环境温度:50C-400C

空气相对温度:≤80％

在非正常的条件下柴油机的功率,为保证正常工作,应选用较大功率的柴油机与水泵配套。

性能特点：

一、 具有完善的三种起动功能：

１、 手动起动功能：通过转换开关可完成手动、自动联锁并可实现手动起动功能：

２、 自动手动功能：允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态；一次起动成功后起动到额定负载时间为5-10-15S(按机组容量大小各异)；

３、 紧急手动直接起动功能：当自控装置故障时可实现紧急手动直接起动功能。

二、 自动运行：当水泵机组接到有效消防信号后，如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时，柴油机消防泵组会自动起动运行，一旦供电系统恢复正常或电动泵可正常运行时，可自动切换到电动泵。

三、 自动停机：当消防信号消失后，柴油机消防泵会自延迟停机。

四、 蓄电池自充电稳压功能：蓄电池可利用市电功柴油机充电电机自动充电，保证机组的顺利起动。

五、 具有完善的指示系统：准备起动、手动起动、自动起动、机组运行、机组停机、蓄电池充电、超速、柴油机润滑油油压过低、增压器油压过低、柴油机润滑油油温过低、柴油机冷却水水温过高、蓄电池电压过低、燃油油位过低(或缺少)、柴油机冷却水水温过低预热、定时巡检。

六、 具有完善的报警或保护系统：三次起动失败报警或保护、超速报警或保护、润滑油油压过低报警或保护、增压器油压过低报警或保护、冷却水水温过高报警或保护、润滑油油温过低报警或保护、自动充电装置故障报警、蓄电池电压过低报警、蓄电池电压过高报警、机油油位低报警或保护。

七、 具有完善的显示系统：柴油机润滑油压力、柴油机转速、蓄电池充电电流、蓄电池充电电压。

八、 直联式：柴油机与水泵直接联轴器联接，采用公共槽钢底座，结构紧凑、整体性能好，故障少、振动小，现场施工安装方便。

九、 设备压力、流量范围广：机组选用IS系列单级单吸式、S\SOW系列新型单级双吸式、TSWA\D型系列节段多级式水泵，可满足水同场合的消防需求。

十、 流量、压力可调整：柴油机水泵装有机械调整器或电子调整器，当水泵的流量、扬程与实际不一致时，可调节改变柴油机的转速。

十一、 具有水加温预加热装置：机组装有AC220V冷却水预热装置，可保证机组在低于50C环境下正常工作。

十二、 双蓄电池回路：当一组蓄电池失效时可自坮投入另一组蓄电池。

十三、 免维修蓄电池：不需频繁添加补充液。

十四、 自动定时巡检测试：消防系统通常处于备用状态，该机组设备能自动完成对机组的备用状态进行测试并及时报警。

注：以上功能可根据用户需要选用。也可根据用特殊需要设计定做。

配置：

一、 水泵：IS系列单级单吸式、S、SOW系列新型单级双吸、TSWA、D型系列节段多级式。

二、 柴油机：配单缸、双缸、三缸、四缸、六缸、八缸、十二缸柴油机。

三、 转速：1500r/min    1800r/min   2400r/min  3000r/min 等

四、 其它配件：滤清系统、消音系统、冷却系统、燃油箱、公用底座、散热水箱、蓄电池、充电器。(可加预热系统)

五、 控制柜：单片机、PLC编程器、传感器、全自动控制柜。

  型号说明：

结构与控制系统图

功能说明:

柴油机消防泵可与电动泵、稳压泵等组成自动水消防供水系统，并可与消防控制中心实现联动。

当柴油机消防泵组接到起动命令时，如果市电断电，则柴油机自动控制柜立即向泵组起动马达发出开启信号，启动马达，使柴油机怠速起动，然后逐渐调节油门，使柴油机加速，直至额定转速。控制系统会自动监控柴油机的运转情况，如柴油机的油压、油温、转速、水泵的出口压力等，通过自动监控来判定柴油机是否正常起动。如果起动失败则控制系统会发出重起信号，若三次起动均失败，则自控系统会发出失败报警。当柴油机消防泵组接到管网压力恢复或市电恢复正常的信号时，泵组会迅速降速并在怠速位置监视一段时间后自动停机。
